在低壓工頻逆變器設計中，MOS管的選型直接影響系統效率與可靠性。面對IRFB7537PBF、HY3906P、CS160N06等進口型號的供應鏈波動，國產替代方案成為工程師的重要選擇。我們將從代換型號匹配性、應用場景適配性及核心參數對比三個維度，客觀分析飛虹半導體FHP230N06V場效應管的產品價值。

一、代換型號匹配性：參數對標與兼容性驗證

核心需求：IRFB7537PBF、HY3906P、CS160N06等MOS管型號長期用于低壓工頻逆變器，但其電流能力與導通損耗可能限制效率提升。

1、FHP230N06V參數對標：

電壓/電流能力：BVdss=60V，ID=230A（@25℃），覆蓋24-48V低壓系統需求。

導通特性：RDS(on)=2.5mΩ（典型值@VGS=10V），較同類進口型號（如CS160N06的3.5mΩ@10V）降低28.6%通態損耗。

閾值電壓：VTH=3V，兼容主流柵極驅動設計。

2、代換驗證要點：

熱設計：TO-220封裝需匹配散熱器（熱阻RθJA<50℃/W），確保結溫Tj<125℃；

動態特性：Qg=180nC（典型值），需驗證與原驅動電路的匹配性，避免開關振蕩。

二、應用場景適配性：多場景兼容性與設計建議

1、適合全橋拓撲結構的低壓工頻逆變器應用。

2、高頻逆變器應用：12V蓄電池輸入的車載高頻逆變器中的DC/DC推挽拓撲升壓電路。

3、電機驅動：適用于24-36V BLDC控制器，優化開關效率與EMI性能。

場景化設計建議：

并聯應用：多管并聯時，通過柵極電阻平衡均流；

熱管理：需嚴格監控PCB布局與散熱器配置，避免局部過熱。

三、產品核心參數：數據驅動的選型依據

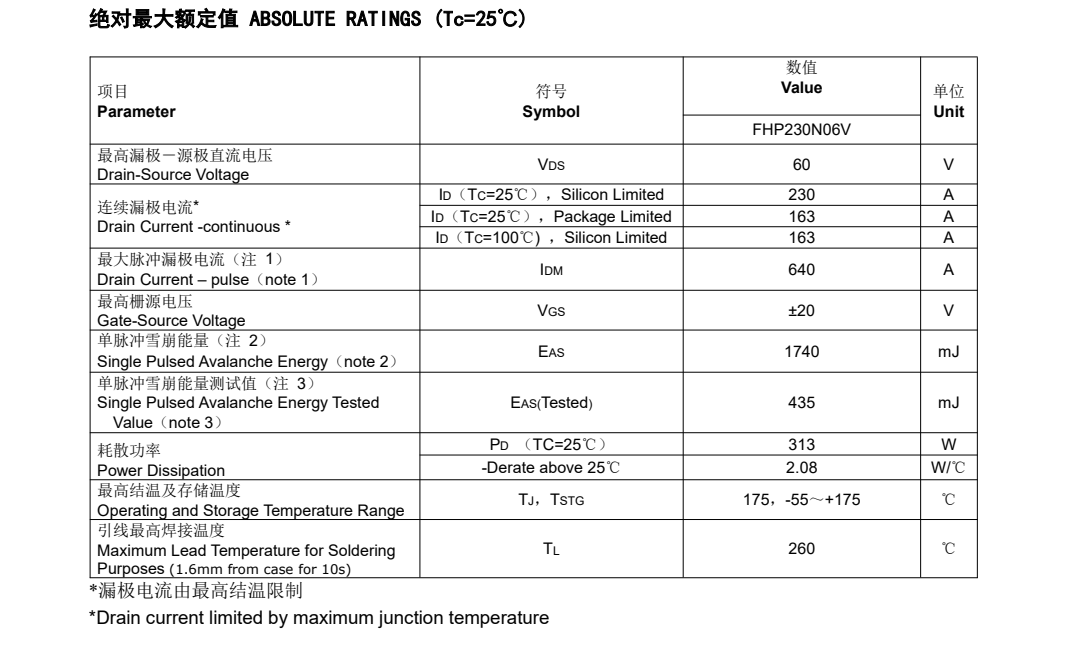

這款FHP230N06V場效應管產品具體參數：Vgs（±V）：20；VTH（V）：3；ID（A）：230；BVdss（V）：60。RDS (on) = 2.5mΩ(typ)@V GS =10V、RDS (on) = 3.0mΩ(max)@V GS =10V。

上述參數都是FHP230N06V能代換IRFB7537PBF作用于低壓工頻逆變器解決轉換效率等問題。

FHP230N06V采用先進的溝槽技術，降低了導通損耗，提高了開關性能，提高了雪崩能量。該晶體管可用于各種功率開關電路，實現系統小型化和高效率。

所以基于上述三個核心點，在230A、60V的MOS管代換使用，建議選擇FHP230N06V型號場效應管。

飛虹半導體為國內的電子產品廠家提供了優質的產品以及配套服務。除提供免費試樣外，更可根據客戶需求進行量身定制MOS管產品。直接百度輸入“飛虹半導體”即可找到我們，免費試樣熱線：400-831-6077。
